| 01 |
CAM編集 |
CAM編集機 |
支給されたデータとの差異の有無 |
| 02 |
フィルム発行 |
目視、拡大鏡 |
キズの有無 |
| 03 |
材料払い出し |
目視、ノギス、厚さ計 |
材質、基材厚み、銅箔厚み、キズの有無 |
| 04 |
内層パターン形成 |
ラミネーター（目視）
露光（目視）
現像（目視）
エッチングライン（目視） |
シワ、気泡の有無
露光前は操作条件確認、露光後の最初の仕上げ確認
現像前は操作条件確認、現像後の最初の仕上げ確認
エッチングライン前は操作条件確認、エッチングライン後の最初の仕上げ確認 |
| 05 |

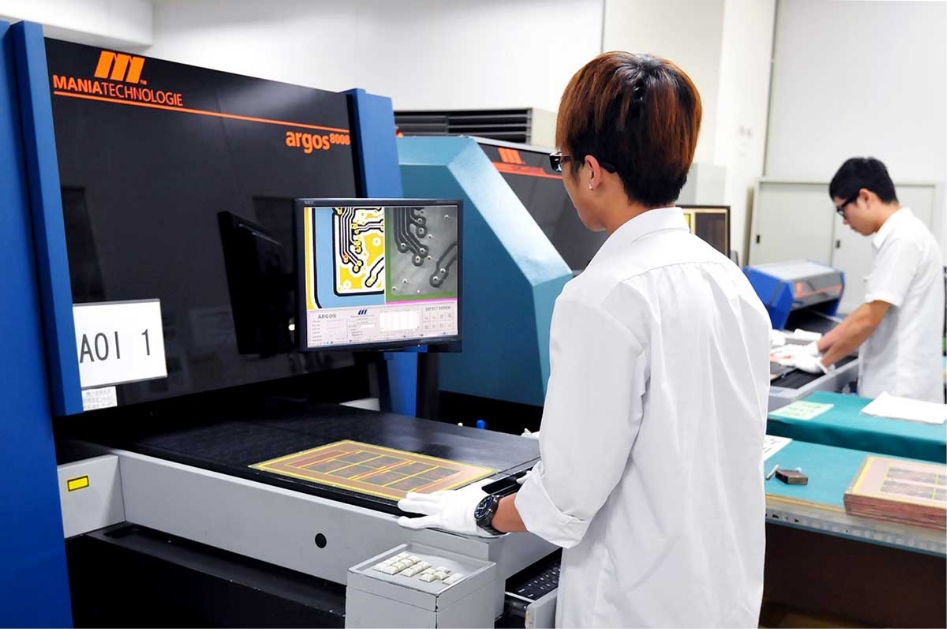

内層パターン検査 |
目視またはAOI |
欠け、断線、短絡の有無 |
| 06 |
積層 |
目視
X-RAY
厚み測定器 |
キズの有無
ズレの有無
積層後の厚み |
| 07 |
穴あけ |
穴検査機 |
穴数、穴径、ズレの有無 |
| 08 |
メッキ |
目視、顕微鏡、CMI、断面写真 |
穴断線やキズの有無、メッキ厚み |
| 09 |
外層パターン形成 |
ラミネーター（目視）
露光（目視）
現像（目視）
エッチングライン（目視） |
シワ、気泡の有無
露光前は操作条件確認、露光後の最初の仕上げ確認
現像前は操作条件確認、現像後の最初の仕上げ確認
エッチングライン前は操作条件確認、エッチングライン後の最初の仕上げ確認 |
| 10 |
外層パターン検査 |
目視またはAOI |
欠け、断線、短絡の有無 |
| 11 |
レジスト印刷 |
目視 |
ズレ（ランドへの被り、銅露出）、異物、キズの有無 |
| 12 |
シルク印刷 |
目視 |
判読可能、キズ、ズレの有無 |
| 13 |
表面処理 |
目視 |
仕上げ色具合、銅露出、酸化の有無 |
| 14 |

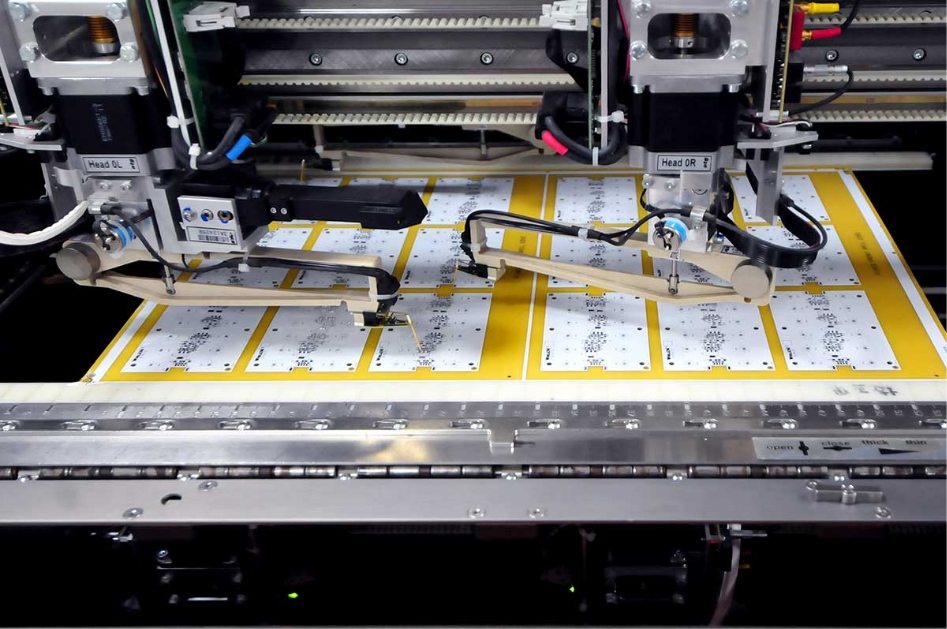

電気検査 |
フライングチェッカー |
断線、短絡、穴断線の有無 |
| 15 |
外形加工 |
目視、ノギス、深さ計、外形のフィルム |
外形寸法、Ⅴカット深さ、Vカット本数 |
| 16 |

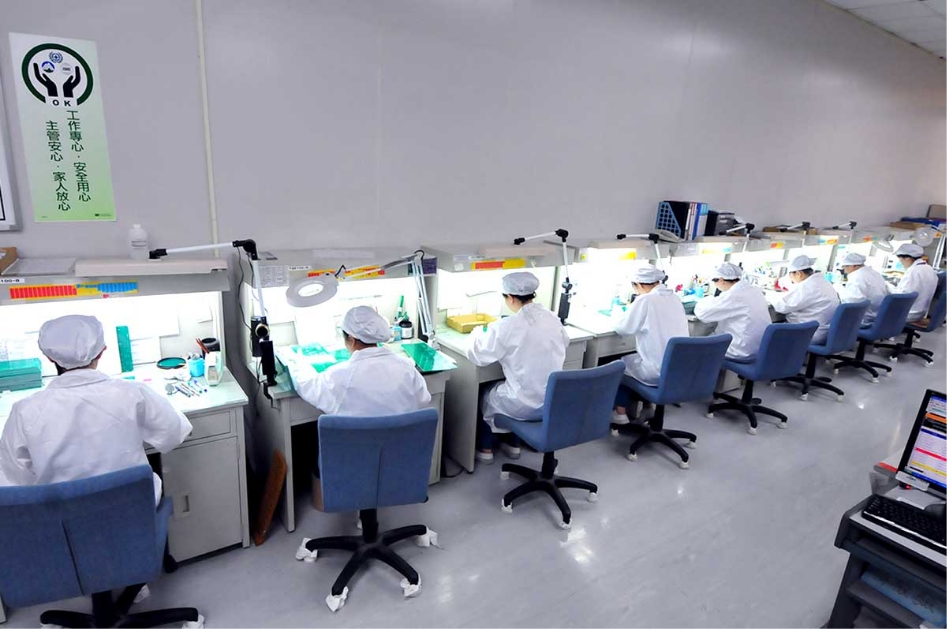

出荷検査と包装 |
目視、拡大鏡、ノギス、外形のフィルム |
層数、材質、板厚、外形寸法、レジスト色、シルク色、表面処理は注文書通りであること
穴ズレや穴詰まりの有無
導体上の異物・キズ・破損・短絡の有無
レジストのズレと剥離の有無
シルクの判読不能やランドへの被りの有無
表面処理不良や銅箔露出の有無
外形サイズ、Vカット本数、カットオフが外形のフィルムと一致していること |
